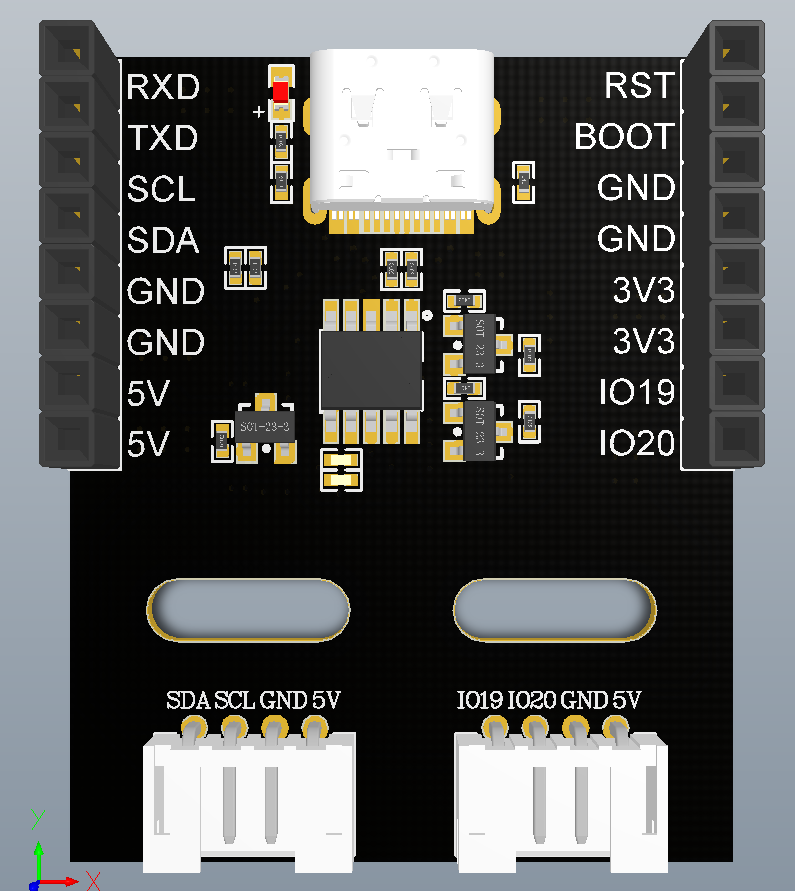

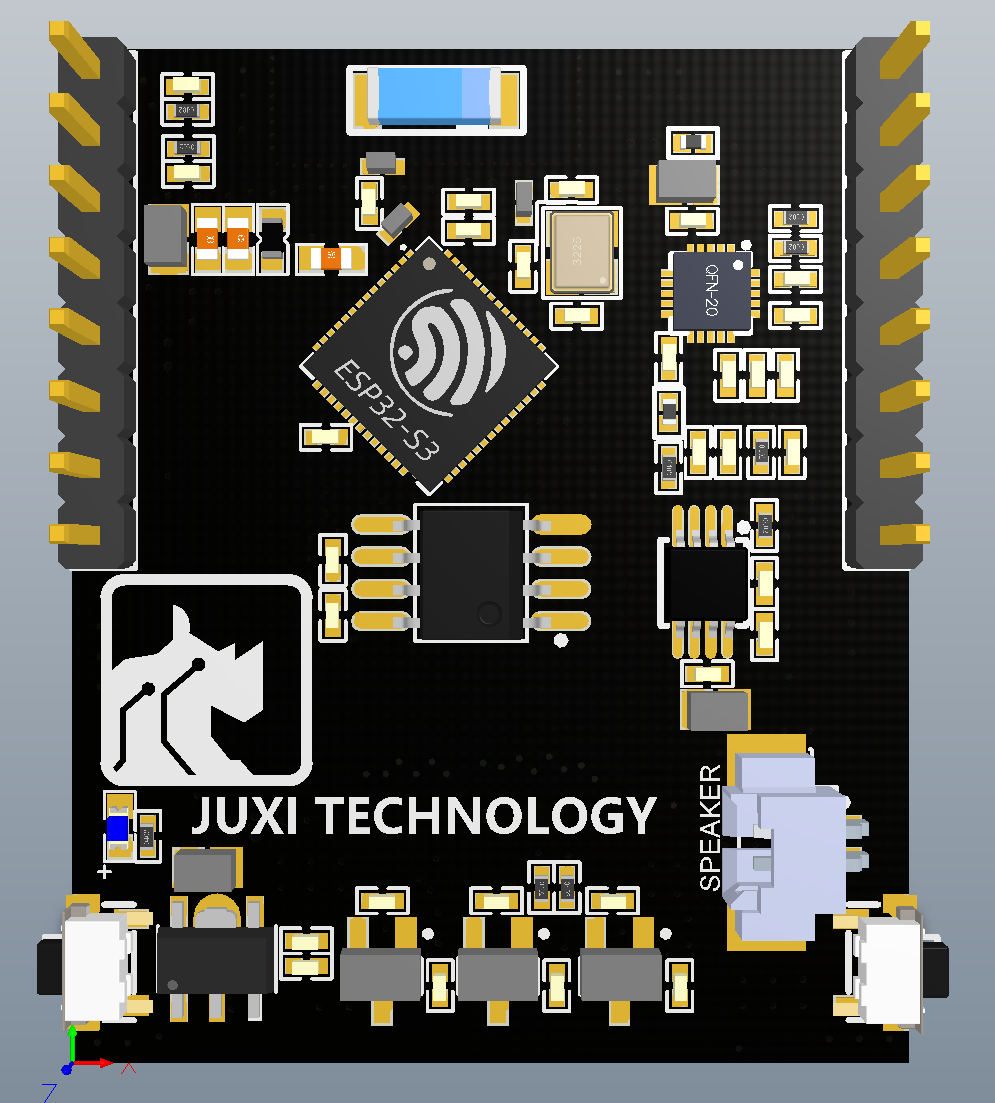

ESP32-NanoCam ist das ESP32-S3-Videoübertragungs-/KI-Visionsmodul von Juxi Technology (Produktseite: ESP32-S3 WiFi-Videomodul) mit einer Dual-Board-Architektur aus Kernboard + Basisboard. Diese Anleitung führt Sie in fünf Schritten durch Firmware-Flashen, WiFi-Verbindung, Bildanzeige und KI-Modi-Umschaltung.

Vorbereitung

• NanoCam-Kernboard + Basisboard (ESP32-S3 N16R8 + CH340K)
• USB-Type-C-Datenkabel (unterstützt Datenübertragung)
• Computer (Windows / Mac / Linux)
• GC2145-Kameramodul (ab Werk angeschlossen)

Schritt 1: Firmware flashen (3 Minuten)

Variante A: Ohne Entwicklungsumgebung (empfohlen)

1. CH340K-Serielltreiber installieren
2. Im Browser esptool-js öffnen
3. NanoCam mit dem Type-C-Kabel an den Computer anschließen
4. Seriellen Anschluss wählen, 115200 Baud
5. Im entpackten Archiv die Firmware-Datei nanocam_xxx.bin suchen
6. Firmware-Datei nanocam_xxx.bin wählen, Adresse 0x0
7. Auf "START" klicken und auf den Abschluss warten

Variante B: Kommandozeile (für Fortgeschrittene)

pip install esptool
esptool.py --chip esp32s3 --port COM3 write_flash 0x0 nanocam.bin

Schritt 2: WiFi verbinden (2 Minuten)

NanoCam läuft standardmäßig im AP+STA-Dualmodus gleichzeitig — kein Umschalten erforderlich:

• AP-Hotspot ist immer aktiv; Smartphone direkt mit NanoCam-AP verbinden (Passwort 12345678), im Browser http://192.168.4.1 öffnen
• STA mit Router erfordert eine einmalige WiFi-Konfiguration

Mit einem Seriell-Tool (Baudrate 115200 8N1) über den Type-C-Anschluss der NanoCam verbinden:

sta_ssid:你的WiFi名称
sta_pd:你的WiFi密码

Die Antwort OK bedeutet, dass die Einstellung erfolgreich war. Nach einer Passwortänderung startet das Gerät automatisch neu.

Falls der WiFi-Modus gewechselt werden soll (normalerweise nicht erforderlich):

Befehl	Modus	Beschreibung
wifi_mode:0	Nur AP	STA aus, nur Hotspot aktiv
wifi_mode:1	Nur STA	Hotspot aus, nur Router-Verbindung
wifi_mode:2	AP+STA	Standard, beide gleichzeitig aktiv

Schritt 3: Bild öffnen (1 Minute)

1. sta_ip über die serielle Schnittstelle senden, um die STA-IP abzurufen
2. Im Browser http://<IP-Adresse> eingeben (oder im AP-Modus http://192.168.4.1)
3. Die Webseite zeigt das Live-Bild

Schritt 4: KI-Modi nutzen (2 Minuten)

Senden Sie die folgenden Befehle über die serielle Schnittstelle, um den Modus zu wechseln:

Befehl	Modus	Wirkung
ai_mode:0	Normale Videoübertragung	Live-MJPEG-Bild
ai_mode:1	Katzengesicht-Erkennung	Erkennungsrahmen für Katzengesichter erscheint im Bild
ai_mode:2	Gesichtsdetektion	Erkennungsrahmen für Gesichter erscheint im Bild
ai_mode:3	Farberkennung	Farbe markieren→Echtzeit-Verfolgung
ai_mode:4	Gesichtserkennung	Registrieren→Identifizieren→Löschen
ai_mode:5	QR-Code-Scan	Auf QR-Code richten→Ausgabe des Inhalts über die serielle Schnittstelle
ai_mode:6	LLM-Agent	Sprachaktivierung "你好小智" (XiaoZhi AI)
ai_mode:7	ESP-Claw	ESP-Claw AI Agent (offizielles Espressif-Framework)

Nach jedem Moduswechsel ist ein manueller Neustart erforderlich — drücken Sie die RST-Taste des Moduls; nach dem Neustart ist der neue Modus aktiv.

Schritt 5: In Ihr Projekt integrieren

Arduino-Steuerung

Serial.begin(115200);
Serial.print("ai_mode:2");  // 切换到人脸检测

Python-Steuerung

import serial
ser = serial.Serial("COM3", 115200)
ser.write(b"ai_mode:1\r\n")  # 切换到猫脸检测

Vollständige Befehlsreferenz

Vollständige Befehlsreferenz: Handbuch zum seriellen Protokoll.

Häufige Fragen

Problem	Lösung
Flashen fehlgeschlagen	Prüfen, ob das Type-C-Kabel Datenübertragung unterstützt; S2 (BOOT) am Basisboard gedrückt halten und dann einschalten
Kein Bild sichtbar	sta_ip über die serielle Schnittstelle senden und IP prüfen; prüfen, ob sich beide im selben Subnetz befinden
Kamera ohne Funktion	Prüfen, ob das FPC-Flachkabel mit den Metallkontakten nach unten fest eingesteckt ist; PWDN(IO12)/RESET(IO14) prüfen
WiFi-Verbindung fehlgeschlagen	wifi_reset senden, um die Werkseinstellungen wiederherzustellen, dann neu konfigurieren
