Tutorial de depuración de la mano hábil (servo TTL) ​

Comprar en la tienda

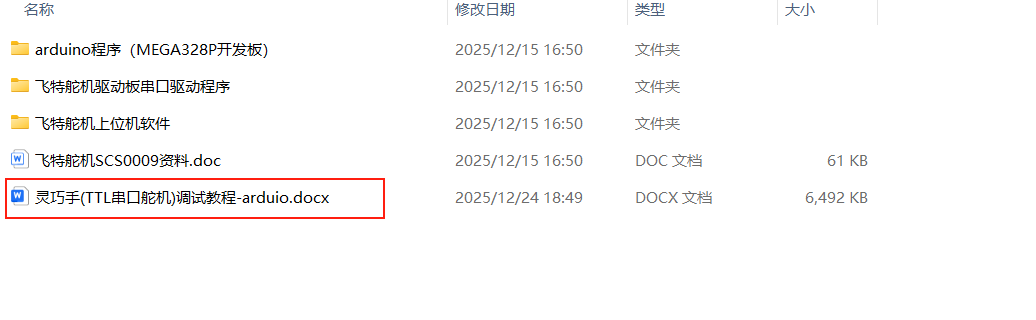

Primero descargue el paquete comprimido «灵巧手调试.zip» y extráigalo. Luego, mediante el documento «使用arduio程序调试灵巧手过程(TTL舵机)», puede configurar IDs de servos, calibrar, alinear la posición central y ejecutar el programa demo, o consultar el código de código abierto oficial.

Sin desmontar el producto terminado (IDs de servos, calibración y posición central ya ajustados de fábrica) puede saltar directamente al punto 6: ejecutar «02 演示程序» y al punto 7 seguimiento de la mano.

imagen – 1

1. Conexión para depurar la mano ​

Una opción es usar el PC con software host como Python (software host Feetech o código Python). La otra es usar un microcontrolador como MEGA328P o una placa de desarrollo/controlador comprada.

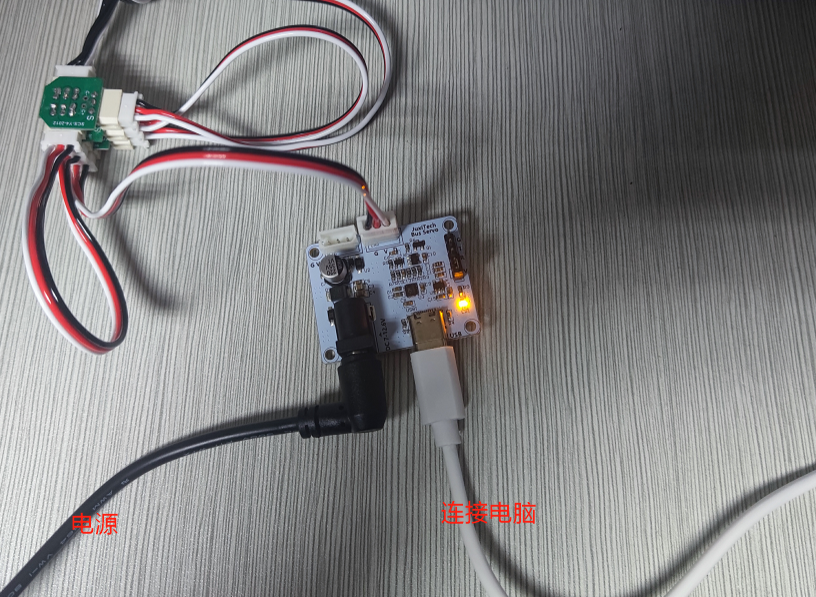

Conexión de la siguiente manera: (1) Conexión para depurar con Python (solo placa driver de servos):

1. Conexión para depurar la mano – 1

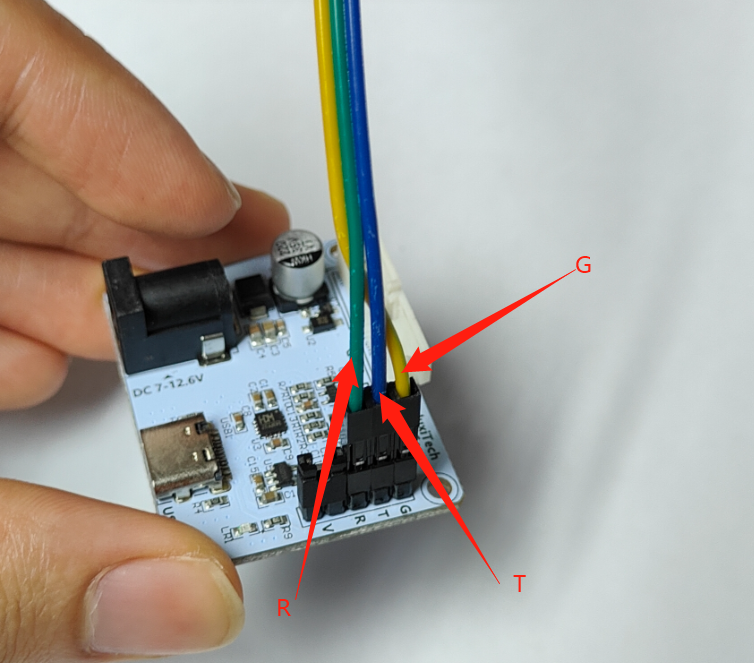

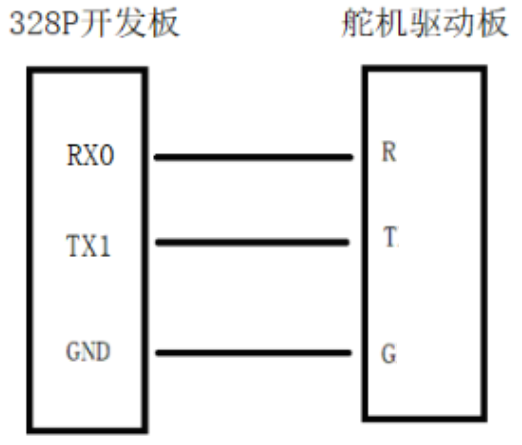

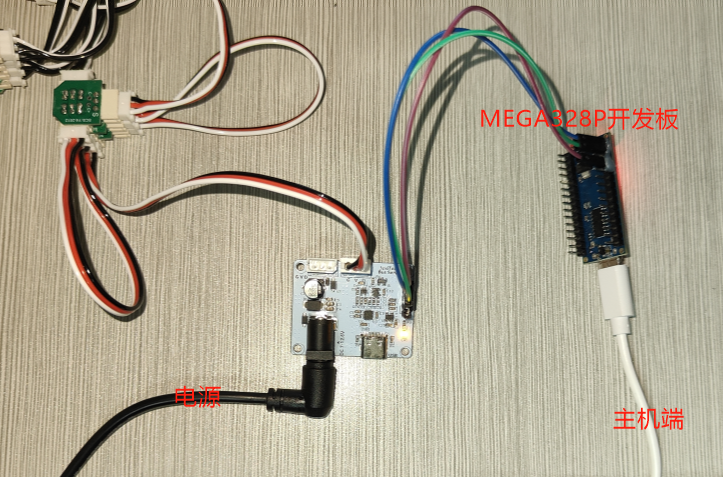

(2) Conexión para depurar con MEGA328P (placa driver de servos + placa 328P):

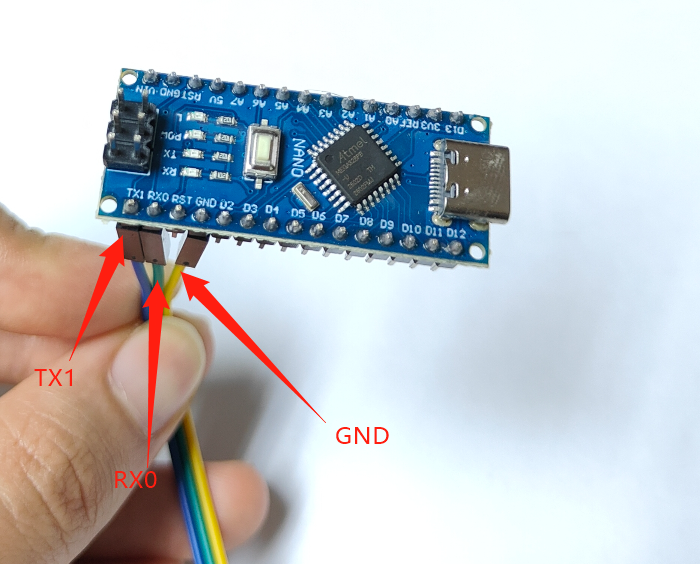

¡Observe bien las posiciones de los pines de la placa MEGA328P!

1. Conexión para depurar la mano – 2

1. Conexión para depurar la mano – 3

1. Conexión para depurar la mano – 4

1. Conexión para depurar la mano – 5

A continuación, el proceso de depuración con el microcontrolador. El microcontrolador ejecuta el programa demo en bucle; basta desconectar el cable de datos para detenerlo.

2. Configurar IDs de servos ​

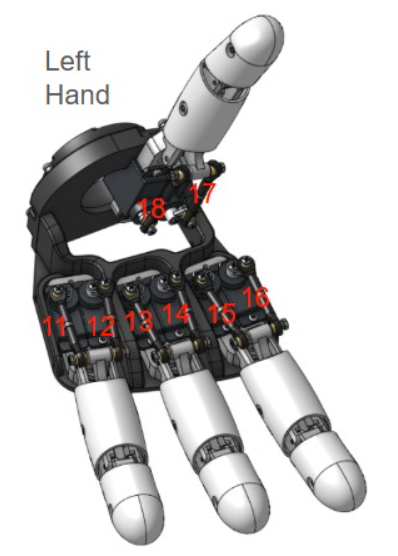

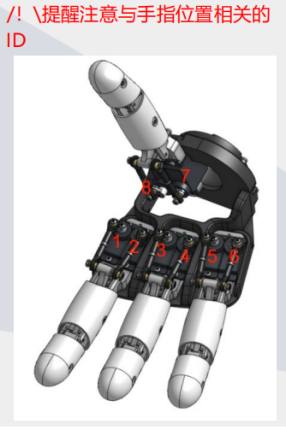

Una mano usa 8 servos: mano derecha ID 1-8, mano izquierda ID 11-18

Posición central de fábrica: derecha [451,571,451,571,451,571,451,571], izquierda [571,451,571,451,571,451,571,451]

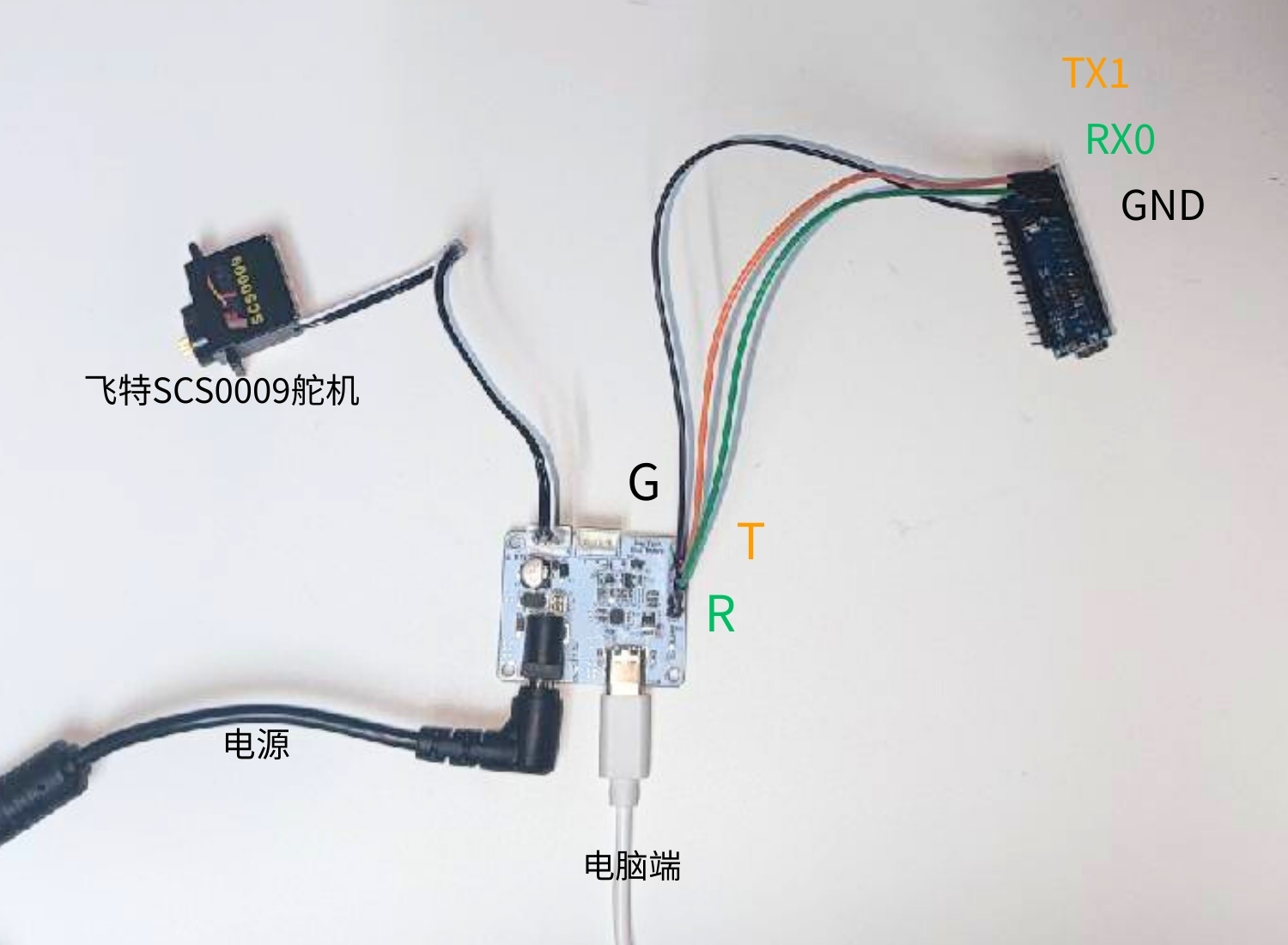

  1. Conexión: conectar cada servo con la placa driver, uno a uno.

2. Configurar IDs de servos – 1

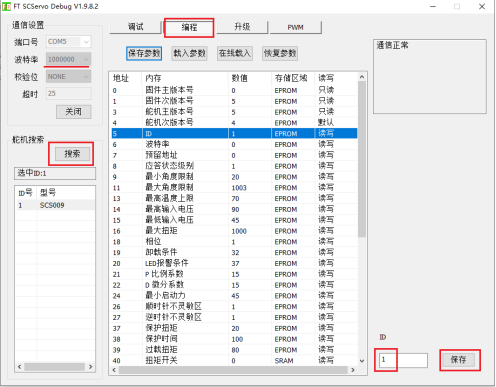

  1. Usar el software host FD1.9.8.2 del fabricante de servos para la configuración FD.rar

2. Configurar IDs de servos – 2

2. Configurar IDs de servos – 3

2. Configurar IDs de servos – 4

3. Fijar el servo horn ​

  1. Subir el programa «安装白色伺服喇叭时使用» a la placa de desarrollo

Función del programa: llevar el engranaje del servo a una posición aproximadamente central; los ángulos posteriores se basan en esta posición central.

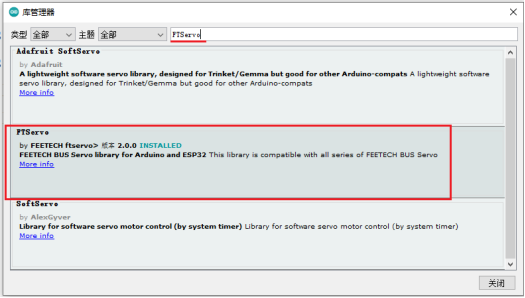

(1) Instalar el software arduino, según su sistema consulte el tutorial de instalación; antes de compilar, instale en el gestor de bibliotecas las bibliotecas FTServo y SCServo

3. Fijar el servo horn – 1

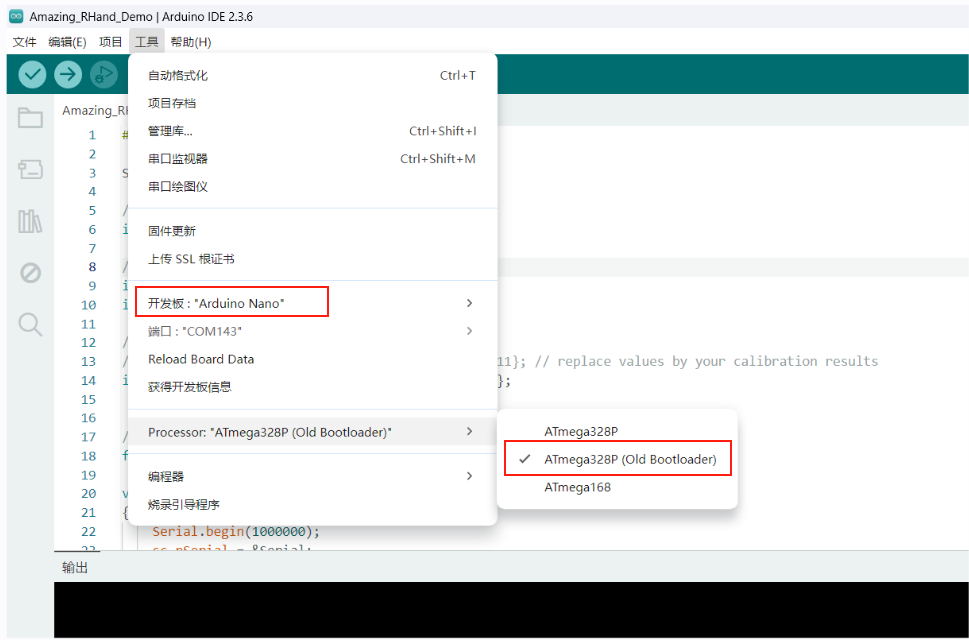

(2) Tipo de placa: elegir «Arduino Nano»

3. Fijar el servo horn – 2

  1. Depurar servos 1, 2 (1) Editar: según el ID del servo a depurar (p. ej., índice → ID 1, 2)

3. Fijar el servo horn – 3

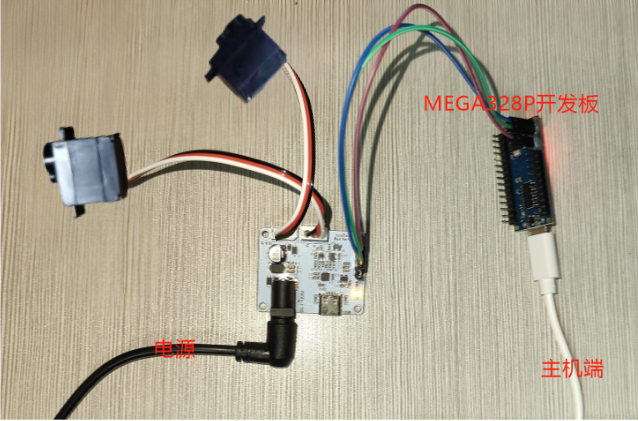

(2) Subir el programa a la placa (3) Conectar: placa + placa driver + servos 1, 2 – se escucha el engranaje girar un ángulo y detenerse.

3. Fijar el servo horn – 4

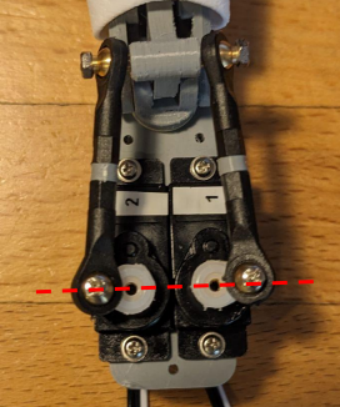

(4) Montar el servo horn en el engranaje, lo más paralelo posible

3. Fijar el servo horn – 5

  1. Depurar servos 3, 4 (1) Desconectar el cableado entre la placa 328P y la placa driver (si no, no se puede subir) (2) Editar: ID 3, 4

3. Fijar el servo horn – 6

(3) Subir el programa (4) Conectar: placa + placa driver + servos 3, 4 (5) Montar el servo horn, lo más paralelo posible

  1. Servos 5, 6 – mismos pasos
  2. Servos 7, 8 – mismos pasos

4. Ajustar finamente los valores medios ​

  1. Subir el programa «01 微调MiddlePos值时使用» a la placa

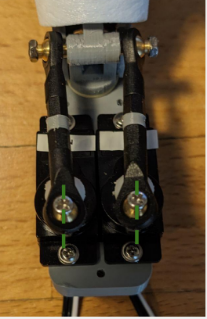

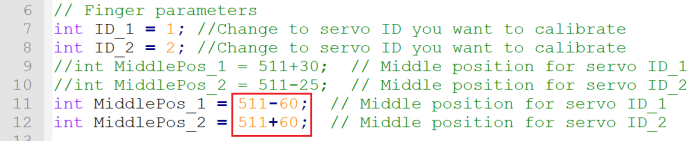

  2. Con los dedos en posición cerrada, detener el programa inmediatamente (desconectar el cable de datos) y comprobar si los servo horns están alineados (ver figura). Si no, ajustar los valores de MiddlePos_1 y MiddlePos_2 hasta que queden alineados. Anotar esos valores (8 valores para 8 servos) – se usan en el programa final.

4. Ajustar finamente los valores medios – 1

4. Ajustar finamente los valores medios – 2

5. Ejecutar el programa de prueba ​

  1. Rellenar los valores MiddlePos_1 y MiddlePos_2 guardados en el siguiente array y descargar el programa.

5. Ejecutar el programa de prueba – 1

6. Ejecutar «02 演示程序» ​

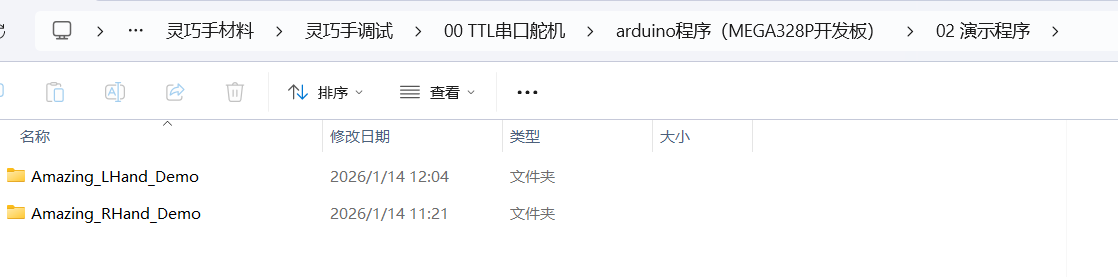

(1) Instalar arduino según su sistema: tutorial de instalación (2) En 灵巧手调试\00 TTL串口舵机\arduino程序(MEGA328P开发板)\02 演示程序, abrir el archivo ino correspondiente a mano izquierda o derecha

6. Ejecutar «02 演示程序» – 1

(3) Antes de compilar, instalar las bibliotecas FTServo y SCServo en el gestor de bibliotecas

6. Ejecutar «02 演示程序» – 2

(4) Tipo de placa: «Arduino Nano»

6. Ejecutar «02 演示程序» – 3

(5) Compilar y subir

Atención: el PC está conectado solo a la placa de desarrollo; la placa aún no se conecta a la placa driver (es decir, no a la mano).

Tras subir con éxito, conectar la placa a la placa driver con tres cables jumper y los servos a la placa driver. Consulte la conexión del debug con MEGA328P.

La mano ejecuta «02 演示程序» en bucle.

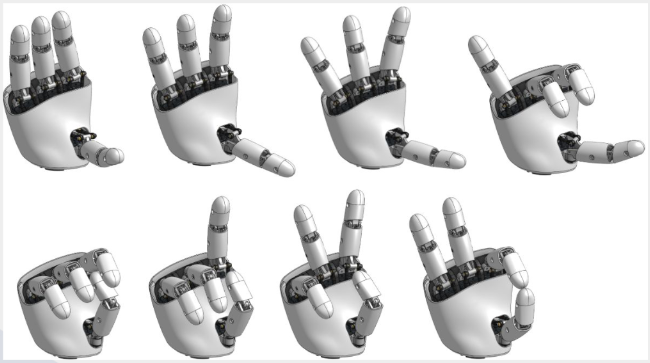

Resultado:

6. Ejecutar «02 演示程序» – 4

7. Seguimiento de la mano ​
